链板式刮泥、撇渣机
链板式刮泥机

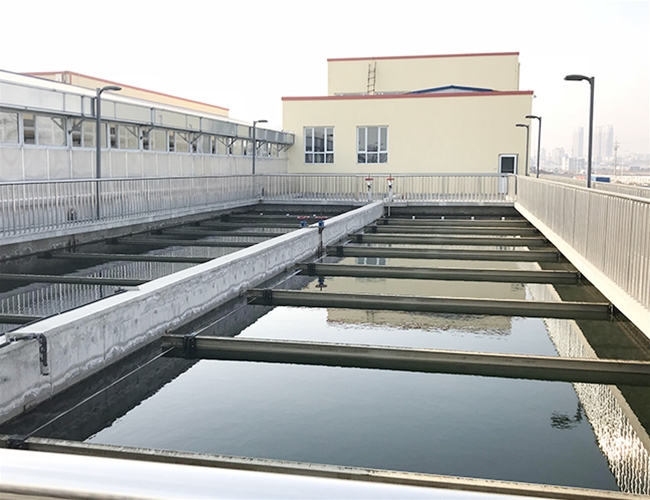

名称:链板式刮泥机

详细信息
一、概述

    BYLBG链板式刮泥机主要用于污水处理厂中平流式沉淀池、沉砂池、隔油池的底部进行连续排泥,并可在水面连续排除油污或去除浮渣,尤其适合沉淀物较多的沉淀池。

二、结构及原理

链板式刮泥机主要由驱动装置、主动轮组、导轨及托架、刮板组合、从动轮组、链条涨紧机构、集渣管等部件组成。

链板式刮泥刮渣机运行时,由链条带动刮板在池中做连续的回转运动,将池底的污泥刮至集泥槽中,并可刮除池面的浮油或浮渣。

三、特点

1.若刮板受异物卡塞或积泥过多时,自控系统中过扭保护机构则会切断电源,自动停机报警。

2.设备运行平稳,可避免对沉淀物的扰动。

3.刮泥、刮渣装置为一体,使整机结构简单,占用空间少。

4.驱动装置固定在池边平台上,安装、维修方便。

四、 型号说明
五、外型图

1. 集油管  2. 从动轮组  3. 从动轮组  4.刮板组合  5.导轨及托架
 6.涨紧轴总成7.主动轮组8.链条涨紧机构9.驱动装置

六、池型结构图

七、链板式刮泥刮渣机技术参数:

型号

池宽B(mm)

推荐池长L(mm)

推荐池深H(mm)

驱动功率(kw)

刮板移动速度
(m/min)

刮板间距
(mm)

进水浊度
(mg/l)

BYLBG3*L

3000

600-20000

3500

1.5-3kw

1

2000

≤500

BYLBG4.5*L

4500

600-20000

3500

1.5-3kw

1

2000

≤500

BYLBG5*L

5000

600-20000

3500

1.5-3kw

1

2000

≤500

BYLBG6*L

6000

600-20000

3500

1.5-3kw

1

2000

≤500
