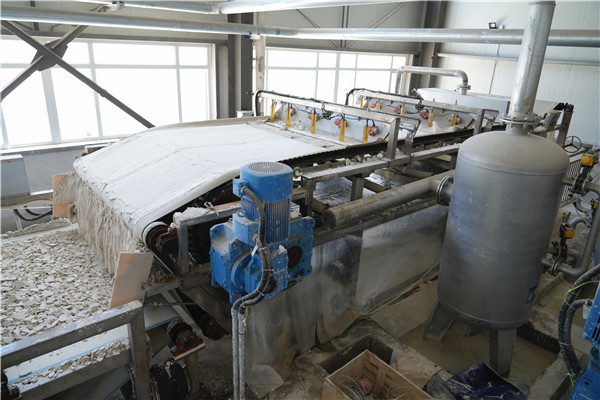

真空皮带脱水机的工作效能依赖于各部件的协同运作，核心构成部件围绕“真空产生-浆液输送-固液分离-滤布再生”的逻辑设计，主要包括以下关键部分，各部件的配合的是实现脱水的前提：
1. 真空系统：脱水动力核心
真空系统是真空皮带脱水机的“动力心脏”，主要由真空泵、真空盒、气液分离器及相关管路组成。其中，真空泵多采用水环式设计，通过向腔体内注入工艺水，在叶轮旋转作用下形成稳定真空压力，为固液分离提供持续的负压吸力。真空盒固定安装在机架上，与环形摩擦带配合，通过水密封、润滑和冷却保证真空密封性，其表面的凹槽与橡胶皮带上的通孔对应，用于收集滤液并导入管路；气液分离器则负责将真空抽吸的滤液与空气分离，气体由真空泵排出，滤液则收集至水槽，实现循环利用或达标排放。
2. 输送与过滤系统：固液分离的核心载体
该系统主要包括橡胶皮带、滤布、驱动装置及加料器。橡胶皮带作为滤布的支撑载体，表面横向开有凹槽且中间设有通孔，便于滤液穿透进入真空盒，其采用无裙边或波浪形裙边设计，可防止浆液侧漏并延长使用寿命。滤布铺敷在橡胶皮带上，与皮带同步运行，其孔径根据物料特性选择，用于截留固相颗粒、允许液相穿透，滤布表面与浆液接触侧光滑、与皮带接触侧粗糙，以增强摩擦力保证同步运转。驱动装置由交流变频电机和减速箱组成，通过驱动主动辊带动皮带和滤布连续运行，转速可根据滤饼厚度自动调节；加料器则由浆液分配管、导流板等组成，负责将预处理后的浆液均匀铺洒在滤布上，避免局部过载影响脱水效果。
3. 辅助保障系统：稳定运行的支撑
辅助系统包括纠偏装置、清洗装置、张紧装置及控制系统等。滤布纠偏装置采用气囊推动纠偏辊摆动的方式，纠正滤布运行中的偏移，配合限位开关，当滤布跑偏超出ji限时自动停机，保障设备安全运行；清洗装置采用高压工艺水喷淋，分别清洗卸饼后的滤布和橡胶皮带，去除残留的固相颗粒，实现滤布再生，确保后续过滤效率稳定，喷头多采用合理设计以保证清洗效果；张紧装置通过丝杠调节胶带张紧度，防止皮带打滑和跑偏；控制系统可与远程DCS系统对接，通过变频器、测厚仪、流量开关等元件，实现真空皮带脱水机启停、转速调节、故障报警等自动化控制，提升操作便捷性和运行稳定性。
