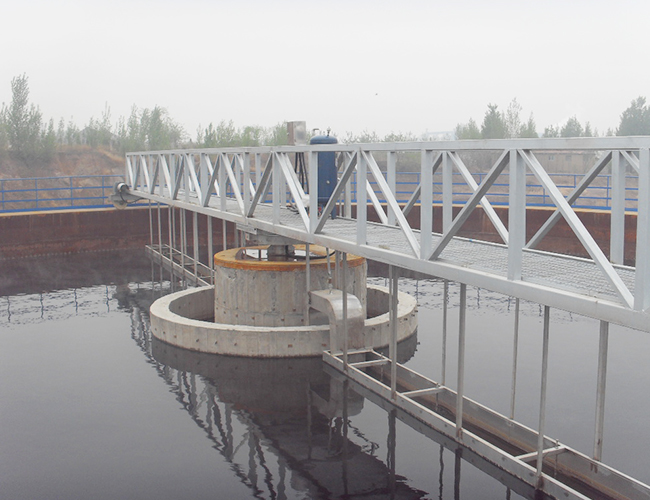

周边传动虹吸泥机是污水处理厂沉淀池（尤其是辐流式沉淀池）中不可或缺的关键设备，主要用于分离并刮除沉淀池中沉降的污泥，保障水处理工艺的连续稳定运行。其以 “周边传动” 为动力传输方式，“虹吸原理” 为污泥抽吸核心，凭借效率高、节能、运行稳定等特点，广泛应用于市政污水、工业废水（如化工、造纸、印染、食品加工等行业）的处理系统中，是实现污泥与清水分离的核心装备之一。
周边传动虹吸泥机核心结构组成：
周边传动虹吸泥机的结构设计围绕 “稳定传动、吸泥效率高、安全运行” 三大核心目标展开，主要由以下关键部件构成：
1、驱动装置：作为设备动力源，通常安装在沉淀池周边的走道板上，由电机、减速机、行走轮等组成。行走轮沿池体周边的轨道运行，带动整个刮泥系统缓慢旋转，确保覆盖池体全部沉淀区域。
2、主梁与支架：主梁多采用型钢或桁架结构，横跨沉淀池直径，连接驱动装置与中心支座，是承载刮泥、吸泥组件的核心框架。支架则用于固定吸泥管、刮泥板等部件，保证结构稳定性。
3、虹吸吸泥系统：核心工作组件，包括吸泥管、虹吸发生器、排泥管等。吸泥管沿主梁下方均匀分布，底部设有吸泥口，通过虹吸作用将池底沉淀的污泥吸入管内，再经排泥管输送至污泥池或后续处理单元。虹吸发生器可快速建立虹吸负压，确保吸泥效率。
4、刮泥板与导流装置：刮泥板安装在吸泥管下方，呈一定角度贴合池底，随主梁旋转时将池底堆积的污泥推向吸泥口，避免污泥沉积结块；导流装置则用于优化池内水流状态，减少污泥二次悬浮，提升沉淀效果。
5、中心支座与集电装置：中心支座安装在沉淀池中心，支撑主梁旋转，减少运行阻力；集电装置为旋转的驱动电机提供稳定电源，保障设备连续运转。
安全保护组件：包括过载保护、限位开关、防掉轨装置等，可有效应对设备运行中的异常情况，避免机械故障或安全事故。
